管道帶壓檢測
技術介紹

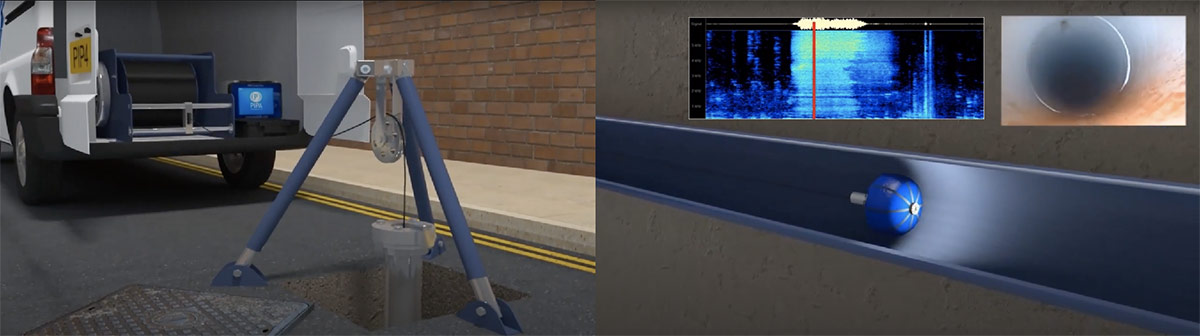

帶壓檢測技術是一套線纜式供水壓力管道評估系統，適用于DN200及以上的管道中使用，可在不停運管道的條件下,進行檢漏及內窺式檢測。
采用CCTV高清攝像和高靈敏度的水聽器模塊 ，可有效檢測管內微小泄漏、防腐層剝落、管瘤、氣囊等多種異常情況,并對異常點和泄漏點精確定位,是管道普查和預防性檢測的有效工具。

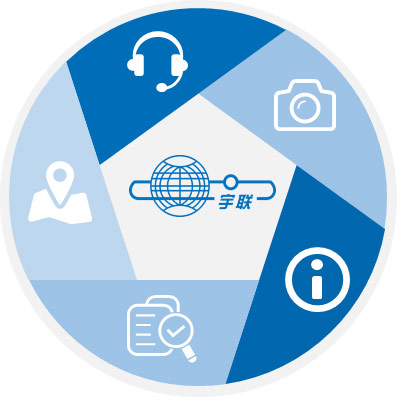

技術原理
聽 搭配高敏感度的聲學探測器，可以在壓力管道上探測到孔洞大小的滲漏。 定位 內部配置信號發射器，為泄漏點提供GPS座標，精準定位開挖位置。系統也內置了纜線追蹤功能，在檢測期間為情況不明的管道繪制管線圖。 分析 采用平板控制終端可在檢測期間準確測量并記錄相關的距離數據。同時在檢測過程中，可透過軟件精準識別滲漏位置并且立即發現管網任何異常情況。 |
| 看 配備200萬高清像素CCTV攝像頭，帶有超亮光圈為管道提供額外照明，可以實時檢視管道內部的情況。單次可實現2公里長距離檢測，攝像頭單節設計，高度集成，可適用于多支管、蝶閥、多彎頭等復雜供水管道。 信息 檢測期間無需停水，即時監測管網狀況，及早找出滲漏位置和預防性修復避免爆管風險 ，為業主提供GIS系統管網更新信息和老舊管網改造評估計劃。 |

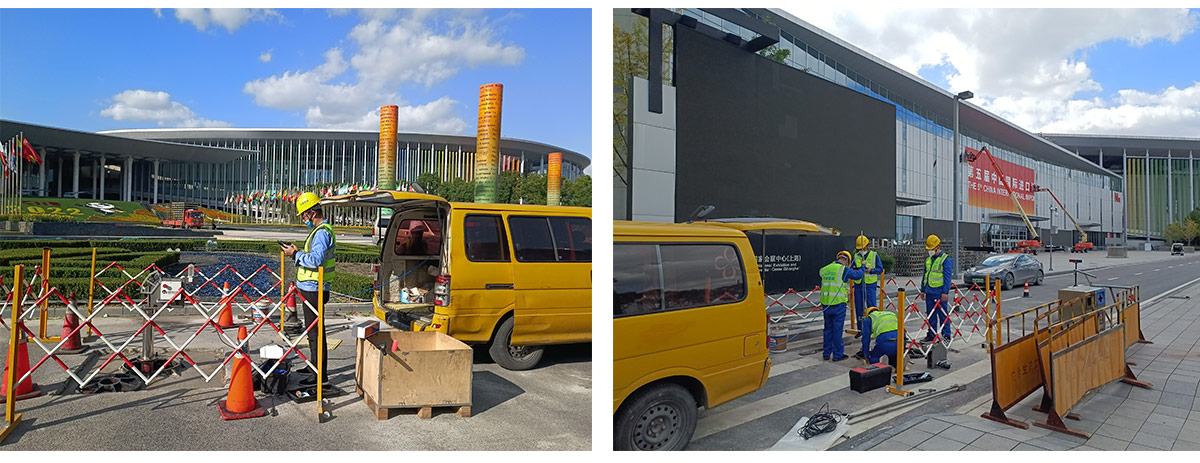

檢測成果
經過多年經驗積累和實踐應用，系纜式帶壓檢測與評估技術在供水管網隱患排查中已積累了相當多成熟的實踐應用與管理經驗，并且形成了系統化的供水管道內檢測技術方法和操作體系，目前在行業內得到了廣泛應用且具有良好的應用前景。
通過由帶壓檢測和評估技術在供水管網隱患排查中的應用，強化了供水管網排查的力度，降低了由管道結構病害從而引發的社會影響(如居民停水、爆管風險等)，對促進和提升城市供水管網安全運維、風險管控以及城市系統安全平穩運行具有積極的社會效益和重要意義 。
